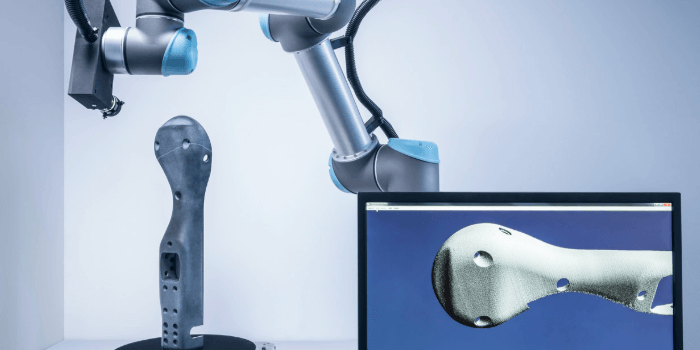

激光掃描儀作為現代精密測量的核心設備，其對齊精度直接決定了測量數據的可靠性和準確性。在工業檢測、逆向工程和質量控制領域，掃描精度要求通常在0.01-0.1mm范圍內，對齊誤差超過0.05mm就會顯著影響測量結果。激光掃描儀對齊方法的掌握是確保測量精度的基礎技能，涉及硬件校準、軟件設置、環境控制等多個環節。正確的對齊流程能夠將測量誤差控制在設備標稱精度的50%以內，顯著提升數據質量和工作效率。

一、硬件基礎對齊與安裝要求

1、掃描儀安裝基礎的穩定性是對齊精度的根本保障。測量臺面的平面度應控制在0.02mm/m以內，表面粗糙度不超過Ra1.6μm。三腳架或固定支架的剛性要求很高，在50N橫向力作用下位移不應超過0.01mm。振動隔離措施同樣重要，車間內的機械振動會嚴重影響掃描精度，建議在掃描儀下方安裝阻尼墊，固有頻率控制在5Hz以下。

2、激光器光軸的初步對齊需要使用專用工具。激光器發射角度的調整精度要求在0.1°以內，角度偏差過大會導致掃描盲區和數據缺失。使用激光準直儀檢查光軸平行度，平行度誤差應控制在0.05mm/m范圍內。CCD相機的光軸與激光器光軸的夾角通常設計為30-60°，夾角精度控制在±0.5°能夠保證最佳的三角測量效果。

3、機械結構的幾何對齊包括多個關鍵參數。旋轉臺的徑向跳動應小于0.01mm，軸向跳動控制在0.005mm以內。導軌的直線度誤差不超過0.02mm/m，平行度誤差控制在0.01mm/m范圍內。各運動軸之間的垂直度是影響掃描精度的重要因素，垂直度誤差應控制在0.02mm/m以內。

二、光學系統校準與優化

1、激光器功率和光束質量的調整是光學對齊的首要步驟。激光器輸出功率應穩定在額定值的95%以上，功率波動不超過±2%。光束發散角控制在設計值范圍內，對于精密測量通常要求小于0.5mrad。光束圓度和強度分布的均勻性直接影響掃描點云的質量，使用光束分析儀檢測光斑參數，確保能量集中度達到85%以上。

2、CCD相機的光學參數校準包括焦距、畸變和標定板對齊。鏡頭焦距的設定要與工作距離匹配，景深范圍應覆蓋整個掃描區域。鏡頭畸變系數通過標定板測量，徑向畸變應小于0.1%，切向畸變控制在0.05%以內。相機標定使用標準棋盤格或圓點陣列，標定精度達到0.1像素級別才能保證測量準確性。

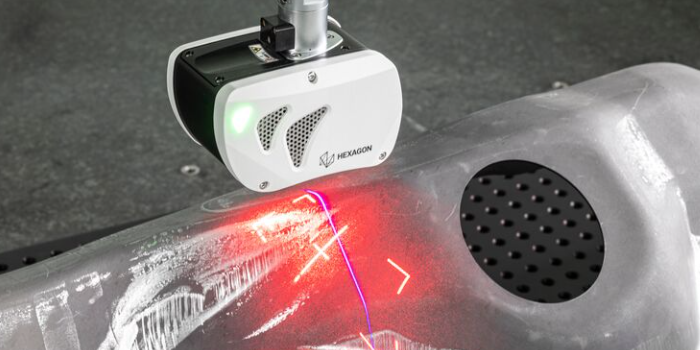

3、三角測量幾何關系的精確建立是掃描精度的關鍵。激光平面與相機光軸的交角需要精確測量，角度誤差控制在0.1°以內?；€距離的測量精度要求達到0.01mm，基線方向與坐標軸的夾角誤差不超過0.05°。光平面方程的標定通過多點擬合完成，擬合殘差應小于0.02mm。

三、坐標系建立與參考對齊

1、全局坐標系的建立需要使用標準參考件。參考球或參考塊的幾何精度要求很高，球度誤差控制在0.005mm以內，表面粗糙度達到Ra0.4μm。參考件的材料選擇要考慮熱穩定性，線膨脹系數小于10×10??/℃的材料比較理想。參考點的空間分布應覆蓋整個測量范圍，至少需要4個非共面的參考點才能建立穩定的坐標系。

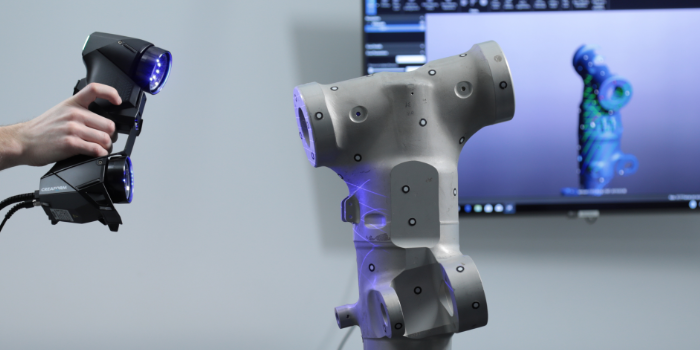

2、多視角掃描的數據融合對齊是復雜零件測量的核心技術。相鄰視角之間的重疊區域應達到30%以上，重疊區域內的特征點數量不少于100個。使用ICP算法進行點云配準時，迭代收斂精度要求達到0.01mm。全局優化算法能夠同時調整所有視角的位姿參數，將累積誤差控制在0.05mm以內。

3、工件坐標系與設備坐標系的對齊轉換需要精確的變換矩陣。旋轉矩陣的正交性檢驗是驗證對齊質量的重要指標，行列式值應等于1，誤差不超過0.001。平移向量的精度直接影響測量結果的絕對精度，坐標原點的定位精度要求達到0.02mm。坐標軸方向的定義要與設計基準保持一致。

四、軟件校準與參數優化

1、掃描參數的優化設置直接影響數據質量和采集效率。激光器的脈沖頻率通常設置在10-100kHz范圍內，頻率過低會降低掃描速度，過高可能導致功率不足。CCD相機的曝光時間需要根據激光功率和環境光條件調整，信噪比應保持在20dB以上。掃描步進精度的設置要平衡精度和效率，一般選擇0.1-0.5mm的步進間距。

2、圖像處理算法的參數調優是提高測量精度的重要環節。激光條紋的中心提取算法通常采用重心法或高斯擬合，亞像素精度要求達到0.1像素。噪聲濾波參數的設置要在去噪和保真之間找到平衡，濾波窗口大小一般選擇3×3或5×5像素。邊緣檢測閾值的設定影響激光條紋的識別準確性。

3、測量不確定度的評估和補償是質量控制的重要內容。系統誤差的識別通過標準件測量來完成，使用量塊、球棒等標準器具驗證測量精度。隨機誤差的評估需要多次重復測量，測量重復性應控制在0.01mm以內。溫度補償算法能夠修正熱變形引起的測量誤差，補償精度要求達到設備標稱精度的20%。

五、環境因素控制與維護保養

1、溫度環境的控制對掃描精度影響顯著。測量環境溫度應穩定在20±2℃范圍內，溫度梯度不超過1℃/m。設備預熱時間通常需要30-60分鐘，確保內部溫度分布均勻。激光器和CCD相機的工作溫度需要嚴格控制，超出額定范圍會導致性能下降或器件損壞。

2、光照條件的優化能夠提高激光條紋的識別精度。環境光照強度應控制在500-1000lux范圍內，避免強光直射掃描區域。熒光燈的頻閃會干擾CCD成像，建議使用LED照明或增加積分時間消除頻閃影響。反射光的抑制對于金屬表面測量特別重要，可以通過調整照射角度或使用偏振濾光片來改善。

3、定期維護保養是保持對齊精度的必要措施。光學元件的清潔應使用專用清潔劑和無塵布，避免劃傷鏡面。機械導軌需要定期潤滑，潤滑油的粘度和清潔度要符合精密設備要求。校準周期的制定應根據使用頻率和環境條件確定，一般建議每季度進行一次全面校準。

以下是您可能還關注的問題與解答：

Q：激光掃描儀多長時間需要重新對齊一次？

A：對齊頻率取決于使用強度和環境條件。正常使用情況下建議每月進行基礎對齊檢查，每季度進行全面校準。如果設備經常移動或環境溫度變化較大，需要增加對齊頻率。精密測量應用建議每次開機后都進行快速對齊驗證。

Q：如何判斷激光掃描儀對齊是否準確？

A：可以通過測量標準件來驗證對齊精度。使用精密量塊測量長度精度，球形標準件檢驗球度和直徑精度，平面標準件驗證平面度。測量結果與標準值的偏差應在設備技術指標范圍內。還可以通過重復性測試來評估對齊穩定性。

Q：溫度變化對激光掃描儀對齊有什么影響？

A：溫度變化會導致設備結構熱變形，影響各光學元件的相對位置關系。溫度升高1℃可能導致測量誤差達到0.01-0.02mm。建議在恒溫環境中使用，或者建立溫度補償模型來修正熱變形誤差。重要測量前應確保設備溫度穩定。

Q：激光掃描儀對齊時常見的問題有哪些？

A：常見問題包括激光條紋不清晰、測量數據跳躍、重復性差等。激光條紋問題通常由光學污染或功率不穩定引起；數據跳躍可能是機械間隙或振動造成的；重復性差往往與溫度不穩定或標定參數錯誤有關。需要系統排查硬件和軟件設置。

精確掌握激光掃描儀對齊方法是實現高精度測量的前提條件。通過建立規范的對齊流程、嚴格控制環境條件、定期校準維護，能夠充分發揮激光掃描儀的性能優勢。操作人員應該接受專業培訓，熟練掌握各種對齊技術和故障排除方法。企業還應該建立完善的質量管理體系，確保測量數據的準確性和可追溯性，為產品質量控制和技術改進提供可靠的數據支撐。
