液壓刀柄作為現代精密加工中的高端夾持工具，通過液體介質的壓力變化實現刀具的精確夾緊和釋放。相比傳統的機械夾持方式，液壓刀柄能夠提供更加均勻的夾持力分布、更高的同心度精度和更強的夾持剛性。深入理解液壓刀柄的工作機制、技術參數和應用特點，對于提升加工效率、保證加工精度具有重要意義。

一、液壓刀柄的基本工作機制

1、液壓刀柄內部設計有密封的油腔結構，通過專用的液壓裝置向油腔內注入高壓液體，通常工作壓力為300-500巴。高壓液體作用在薄壁套筒上產生徑向收縮力，實現對刀具柄部的均勻夾緊，夾持力可達到5000-15000牛頓。

2、薄壁套筒是液壓刀柄的核心部件，壁厚通常為0.8-1.5毫米，采用高強度合金鋼制造，表面硬度達到HRC58-62。套筒在液壓作用下產生彈性變形，變形量控制在0.01-0.03毫米范圍內，確保刀具夾持的可靠性和重復精度。

3、液壓系統采用封閉式設計，內部充填專用液壓油或水基液體，介質的體積壓縮率直接影響夾持效果。優質液壓油的體積彈性模量達到1.4-1.8吉帕，在高壓條件下體積變化小于0.5%，保證夾持力的穩定性。

二、液壓刀柄的夾持力分布特性

1、傳統彈簧夾頭的夾持力主要集中在夾頭端部，力分布不均勻?qū)е碌毒咦冃?。液壓刀柄的夾持力沿刀具軸向均勻分布，接觸長度可達到刀柄直徑的2-3倍，有效避免刀具局部應力集中和變形問題。

2、夾持力的徑向分布均勻性是液壓刀柄的重要優勢，圓周方向夾持力差異小于5%。這種均勻的力分布使得刀具同心度精度達到2-5微米，比傳統夾持方式提高精度50%-80%，特別適合高精度加工應用。

3、液壓刀柄的夾持剛性隨壓力增加而提高，在500巴工作壓力下，徑向剛性可達到1000-2000牛頓/微米。高剛性夾持能夠有效抑制刀具振動，提高表面加工質量，延長刀具使用壽命20%-40%。

三、液壓裝置的技術結構分析

1、液壓泵站是液壓刀柄系統的動力源，采用手動或電動驅動方式，輸出壓力穩定性達到±2%。電動泵站的工作效率更高，壓力建立時間僅需10-20秒，適合批量生產中的頻繁換刀作業，顯著提高生產效率。

2、壓力傳感器和安全閥確保系統工作在安全壓力范圍內，防止過壓損壞刀柄或刀具。壓力監測精度達到±1%，當壓力超過設定值時自動泄壓，保護系統安全運行。安全閥開啟壓力通常設定為工作壓力的110%-120%。

3、快速接頭設計實現刀柄與液壓裝置的便捷連接，連接時間小于5秒，密封性能良好。接頭采用自密封結構，斷開時自動切斷油路防止泄漏，連接可靠性達到10萬次以上，滿足工業化生產要求。

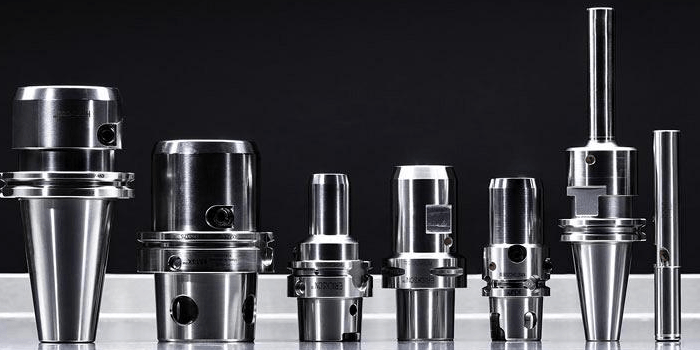

四、不同類型液壓刀柄的技術特點

1、標準型液壓刀柄適用于直徑6-32毫米的圓柱柄刀具，夾持范圍通過不同規格的套筒實現。套筒材質采用工具鋼或硬質合金，耐磨性好使用壽命長，單個套筒可夾持使用5-10萬次，經濟性良好。

2、高速型液壓刀柄專為高速加工設計，動平衡精度達到G2.5級，轉速可達到30000-50000轉/分鐘。刀柄主體采用輕量化設計，重量比普通刀柄減輕15%-25%，降低高速運轉時的離心力影響。

3、重載型液壓刀柄具有更大的夾持力和更高的剛性，夾持力可達到25000牛頓以上。主要用于大功率切削和難加工材料加工，刀柄主體采用高強度合金鋼制造，抗扭剛性比標準型提高40%-60%。

五、液壓刀柄的應用優勢與局限性

1、液壓刀柄在精密加工中表現出顯著優勢，跳動精度控制在2微米以內，重復定位精度達到1微米。這種高精度特性使其成為精密模具加工、光學元件制造等高端應用的首選工具，加工精度比傳統刀柄提高1-2個精度等級。

2、操作便捷性是液壓刀柄的重要特點，換刀時間比傳統扳手緊固方式減少70%-80%。自動化生產線中可以實現氣動或電動控制，配合機械手實現自動換刀，提高設備利用率和生產效率。

3、液壓刀柄的投資成本相對較高，單套價格是普通刀柄的3-5倍，液壓裝置另需投資。但通過提高加工精度、延長刀具壽命、減少廢品率等綜合效益，投資回收期通常為1-2年，長期經濟效益顯著。

以下是您可能還關注的問題與解答：

Q：液壓刀柄如何進行日常維護保養？

A：定期檢查液壓油清潔度和油位，更換磨損的密封件，清潔接頭表面。建議每1000小時更換液壓油，每500小時檢查密封性能。存放時保持適當壓力防止密封件老化，避免長期空載存放。

Q：液壓刀柄在高溫環境下使用需要注意什么？

A：高溫會影響液壓油粘度和密封件性能，建議使用高溫專用液壓油，工作溫度不超過80℃。必要時加裝冷卻裝置，監測油溫變化。高溫環境下適當降低工作壓力，延長使用壽命。

Q：如何選擇合適規格的液壓刀柄？

A：根據刀具直徑、加工工藝、精度要求和機床接口確定?？紤]夾持力需求、轉速要求和剛性需求。精密加工選擇高精度型，重切削選擇重載型，高速加工選擇動平衡型。

Q：液壓刀柄出現夾持力不足時如何處理？

A：檢查液壓系統壓力是否達到額定值，清潔快速接頭和油路，更換磨損的密封件。檢查套筒是否變形或磨損，必要時更換新套筒。定期校驗壓力表精度，確保壓力顯示準確。

液壓刀柄作為先進的刀具夾持技術，在現代制造業中發揮著越來越重要的作用。隨著加工精度要求的不斷提高和自動化程度的持續提升，液壓刀柄技術也在不斷發展完善。新材料的應用、密封技術的改進、智能化控制的融入，使得液壓刀柄在保持原有優勢的基礎上，性能更加可靠，應用范圍更加廣泛。企業在選用液壓刀柄時應綜合考慮技術要求和經濟效益，建立科學的使用和維護體系，充分發揮這一先進技術的優勢。
