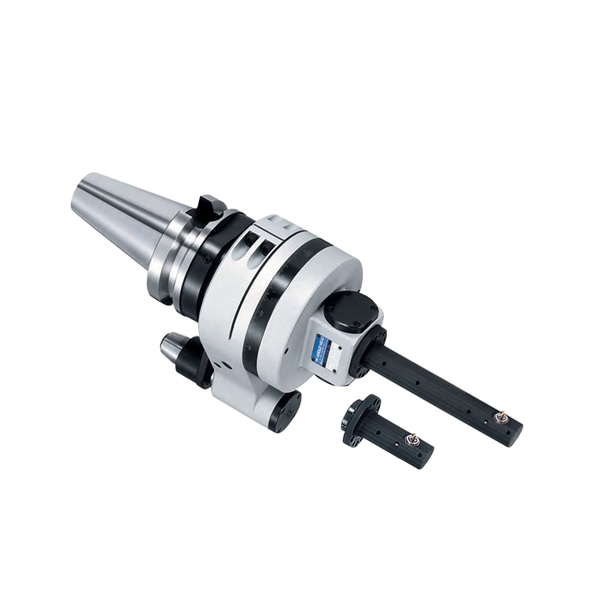

自營BIG大昭和 AGB BBT基礎柄組合超細型角度頭

頭部為防干涉的小型設計，且設在主軸中心，編程簡單，可進行最小底孔直徑 φ30 以上的內徑橫孔加工。適配 BIG-PLUS 主軸及既有 BT 主軸，夾持直徑范圍較廣，滿足不同內徑橫孔加工場景需求。

品牌: BIG(大昭和)

產品分類: 角度頭

型號: AGB

單位: 件

配送倉庫: 國內倉庫

貨期: 預計15個工作日發貨

產品服務: 當前產品的售前報價、售后安裝培訓與配件附件的采購，您可以直接聯系以下的BIG(大昭和)品牌官方的區域經理了解。

官方熱線: 南非區域李經理： 189-2921-8517 （微信掃碼

掃碼添加微信

）

: 12個規格點擊查看

產品樣本

BIG大昭和 AGB BBT基礎柄組合超細型角度頭.pdf

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

思誠自營商城客服 電話：0769-22186189在線咨詢

共12個規格遇到問題了？采購管家來幫您聯系客服

型號、貨號	本體型號	鏜頭型號	φd	G	K	L	Q	價格	起訂（單位:件）	操作
BBT40-AG90-CA4SGM-226	BBT40-AGB-162	AG90-CA4SGM-64	3～4	12.5	16.5	226	10.5	加購詢價	- +	加入購物車
BBT40-AG90-CA4SGM-258	BBT40-AGB-162	AG90-CA4SGM-96	3～4	12.5	16.5	258	10.5	加購詢價	- +	加入購物車
BBT40-AG90-CA4SGM-290	BBT40-AGB-162	AG90-CA4SGM-128	3～4	12.5	16.5	290	10.5	加購詢價	- +	加入購物車
BBT40-AG90-CA6SGM-207	BBT40-AGB-162	AG90-CA6SGM-45	3～6	15	20	207	16	加購詢價	- +	加入購物車
BBT40-AG90-CA6SGM-251	BBT40-AGB-162	AG90-CA6SGM-89	3～6	15	20	251	16	加購詢價	- +	加入購物車
BBT40-AG90-CA6SGM-295	BBT40-AGB-162	AG90-CA6SGM-133	3～6	15	20	295	16	加購詢價	- +	加入購物車
BBT50-AG90-CA4SGM-250	BBT50-AGB-186	AG90-CA4SGM-64	3～4	12.5	16.5	250	10.5	加購詢價	- +	加入購物車
BBT50-AG90-CA4SGM-282	BBT50-AGB-186	AG90-CA4SGM-96	3～4	12.5	16.5	282	10.5	加購詢價	- +	加入購物車
BBT50-AG90-CA4SGM-314	BBT50-AGB-186	AG90-CA4SGM-128	3～4	12.5	16.5	314	10.5	加購詢價	- +	加入購物車
BBT50-AG90-CA6SGM-231	BBT50-AGB-186	AG90-CA6SGM-45	3～6	15	20	231	16	加購詢價	- +	加入購物車
BBT50-AG90-CA6SGM-275	BBT50-AGB-186	AG90-CA6SGM-89	3～6	15	20	275	16	加購詢價	- +	加入購物車
BBT50-AG90-CA6SGM-319	BBT50-AGB-186	AG90-CA6SGM-133	3～6	15	20	319	16	加購詢價	- +	加入購物車

商品詳情

PDF數據手冊

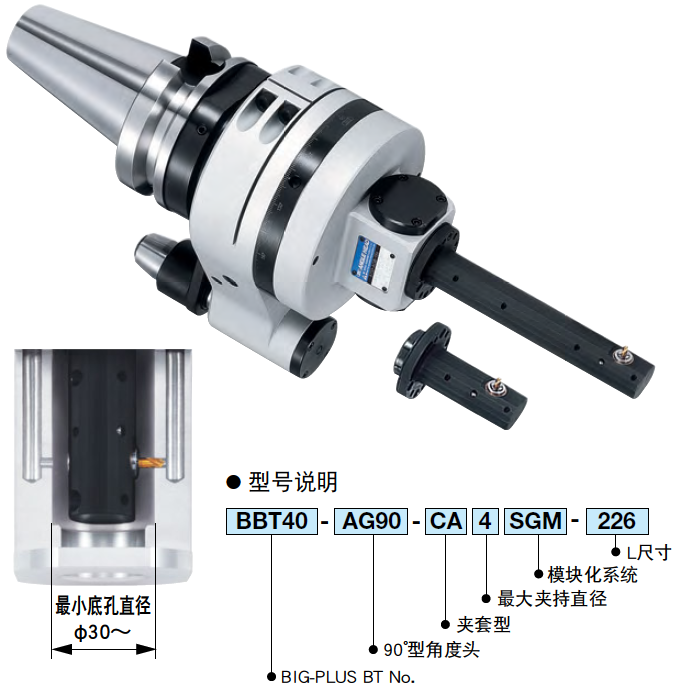

可進行最小底孔直徑φ30以上的內徑橫孔加工。防干涉的小型頭部頭部設在主軸中心，編程簡單

●可進行最小底孔直徑φ30以上的內徑橫孔加工。（CA6SGM的最小底孔徑為直徑φ40~）

●防干涉的小型頭部。

●頭部設在主軸中心，變成簡單。

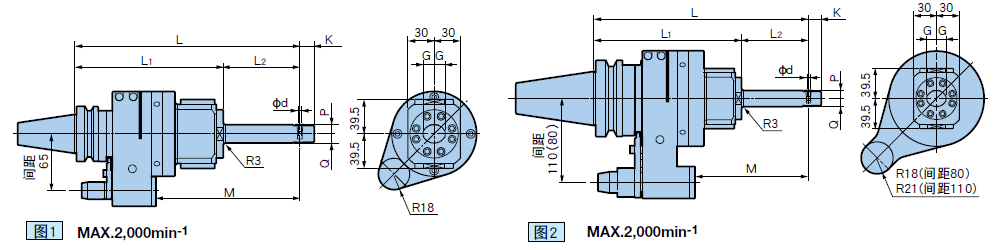

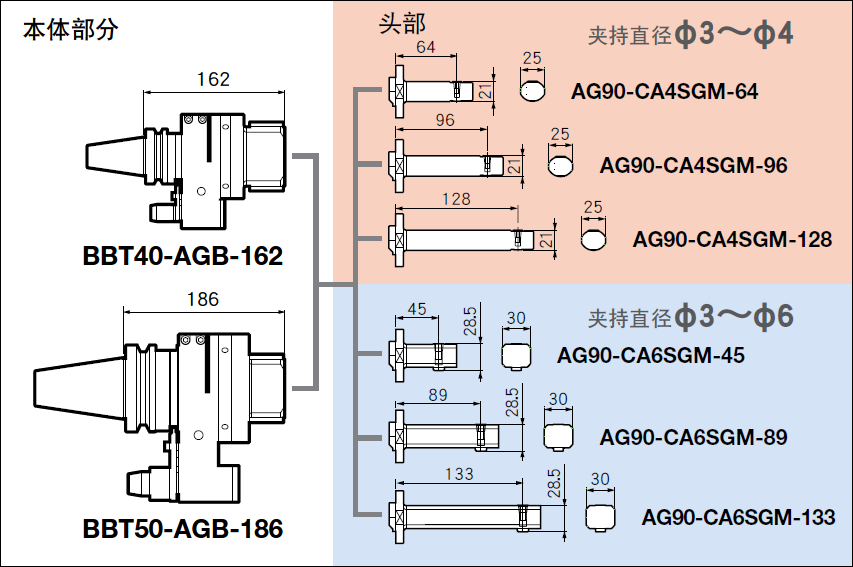

BIG-PLUS BBT基礎柄組合型號	本體型號	鏜頭型號	圖	φd	G	K	L	L1	L2	M	P	Q	旋轉比率主軸：角度軸	質量
														間距 65	間距 80	間距 110
BBT40-AG90-CA4SGM-226	BBT40-AGB-162	AG90-CA4SGM- 64	1	3 ～ 4	12.5	16.5	226	170	56	133	10.5	10.5	1:1.06 ( 增速）	5.6	一	一
BBT40-AG90-CA4SGM-258		- 96					258		88	165				5.7
BBT40-AG90-CA4SGM-290		-128					290		120	197				5.8
BBT40-AG90-CA6SGM-207		AG90-CA6SGM- 45		3 ～ 6	15	20	207		37	114	12.5	16	1:0.77 （減速）	5.7
BBT40-AG90-CA6SGM-251		- 89					251		81	158				5.9
BBT40-AG90-CA6SGM-295		-133					295		125	202				6.1
BBT50-AG90-CA4SGM-250	BBT50-AGB-186	AG90-CA4SGM- 64	2	3 ～ 4	12.5	16.5	250	194	56	117	10.5	10.5	1:1.06 ( 增速）	ー	12.5	11.9
BBT50-AG90-CA4SGM-282		- 96					282		88	149					12.6	12
BBT50-AG90-CA4SGM-314		-128					314		120	181					12.7	12.1
BBT50-AG90-CA6SGM-231		AG90-CA6SGM- 45		3 ～ 6	15	20	231		37	98	12.5	16	1:0.77 （減速）	ー	12.6	12
BBT50-AG90-CA6SGM-275		- 89					275		81	142					12.8	12.2
BBT50-AG90-CA6SGM-319		-133					319		125	186					13	12.4

1.相對于機床主軸，刃具的旋轉方向?yàn)檎D(zhuǎn)。
2.間距80的型號末尾帶S。
3.可任意設定定位栓與傳動鍵槽的角度以及刀尖方向。
4.安裝至機床上時需使用定位塊。定位塊請另行訂購。
5.根據不同的機床、機種有可能出現不能自動換刀的情況。
6.附帶扳手，但不附帶專用夾套，請另行訂購。
7.無法通過定位栓供給冷卻液。

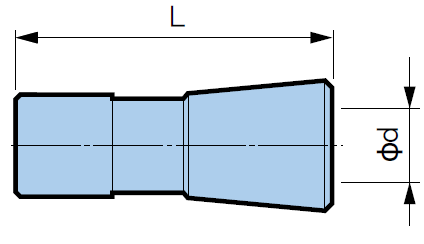

●專用夾套

型號	φd	L
CA4-3	3	16.5
CA4-3.5	3.5
CA4-4	4

型號	φd	L
CA6-3	3	22
CA6-4	4
CA6-5	5
CA6-6	6

1.請使用柄徑與表中φd一致的刃具。

2.請使用柄徑公差在h7以內的刃具。



思誠資源為您提供：BIG大昭和 AGB BBT基礎柄組合超細型角度頭的采購報價、BIG(大昭和)AGB型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于BIG(大昭和)正品品牌的其他角度頭資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!

備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
