磨床是利用磨料和磨具對工件表面進行精密加工的機床設備，在機械制造業中占據重要地位。全球磨床市場年產值超過80億美元，其中精密磨床占比達到60%以上?，F(xiàn)代磨床的加工精度可達到0.001mm，表面粗糙度能夠控制在Ra0.012-0.8μm范圍內，某些超精密磨床甚至可以達到納米級精度。磨床的分類方式主要按磨削方式、工件形狀、磨床結構等標準劃分，包括外圓磨床、內圓磨床、平面磨床、無心磨床等十余種類型。每種磨床都有其特定的技術參數和應用領域，磨削速度通常為30-80m/s，工件進給量為0.001-0.5mm，磨削深度控制在0.005-0.1mm范圍內。了解各類磨床的結構特點、技術參數和適用范圍，對于合理選擇設備、優化工藝流程、提升產品質量具有重要意義。

一、外圓磨床的結構特點與應用范圍

1、普通外圓磨床是最基礎的圓磨加工設備。主要由床身、頭架、尾架、砂輪架、工作臺等部件組成。工件最大回轉直徑通常為200-800mm，最大長度可達3000mm，砂輪直徑范圍350-750mm。磨削精度可達IT6-IT7級，表面粗糙度Ra0.1-0.8μm。外圓磨床的技術優勢在于操作簡便、適應性強、成本較低，廣泛應用于軸類零件的批量生產和單件加工。

2、萬能外圓磨床具有更強的工藝適應能力。砂輪架可以在水平面內擺動±45°，能夠磨削錐面、成型面等復雜外形。配備光學分度頭可以進行螺旋槽磨削，分度精度達到±5″。工件頭架具有內錐孔，可以進行通孔工件的磨削。萬能外圓磨床的多功能特性使其成為工具制造、精密零件加工等領域的重要設備，一臺設備可以完成多種磨削工藝。

3、數控外圓磨床實現了磨削過程的自動化控制。采用數控系統控制砂輪架進給、工件回轉、縱向走刀等運動，重復定位精度達到±0.002mm。配備在線測量系統可以實現尺寸的自動補償和質量監控。數控外圓磨床的技術特點包括高精度、高效率、高穩定性，特別適合復雜型面和高精度要求的零件加工，是現代制造業的重要裝備。

二、內圓磨床的工藝特點與技術參數

1、普通內圓磨床專門用于加工內圓表面。砂輪主軸直徑較小，轉速通常達到15000-50000r/min，以獲得足夠的磨削速度?？杉庸?nèi)孔直徑范圍10-500mm，孔深可達800mm。磨削精度可達IT6-IT7級，內孔圓度0.001-0.005mm。內圓磨削的技術難點在于砂輪主軸剛性相對較差、排屑困難、散熱條件差，需要通過優化工藝參數和磨削液系統來解決。

2、無心內圓磨床采用特殊的夾持方式。工件不需要中心定位，而是靠支承刀板和導向輪定位，適合批量加工短套類零件。生產效率比普通內圓磨床提高3-5倍，特別適合汽車零件、軸承套圈等產品的大批量生產。無心內圓磨削的優勢包括裝夾簡便、生產效率高、一致性好，但對設備調整和操作技能要求較高。

3、數控內圓磨床集成了先進的控制技術。采用電主軸技術的砂輪主軸轉速可達80000r/min以上，配備自動平衡裝置減少振動。多軸聯動控制可以實現復雜內腔的磨削加工，如橢圓孔、花鍵孔等。高端內圓磨床還配備了聲發射監測、在線測量、自適應控制等智能化功能，大幅提升了加工精度和自動化水平。

三、平面磨床的分類與工藝應用

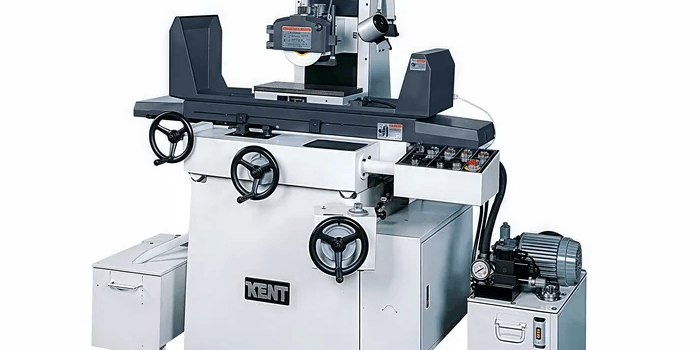

1、臥軸矩臺平面磨床是最常見的平面磨削設備。砂輪主軸水平布置，工作臺作縱橫向往復運動。磨削面積通常為200×500mm到800×2000mm，磨削精度可達IT6-IT7級，平面度0.002-0.01mm。單次磨削余量通常為0.01-0.05mm，表面粗糙度可達Ra0.05-0.4μm。臥軸矩臺磨床的應用特點是磨削效率高、表面質量好、操作方便，廣泛用于各種平面零件的精密加工。

2、立軸圓臺平面磨床采用不同的磨削方式。砂輪主軸垂直布置，工作臺作回轉運動，砂輪端面進行磨削。這種結構的磨削接觸面積大，生產效率高，適合批量加工。磨削直徑范圍200-1000mm，一次裝夾可以同時磨削多個工件。立軸圓臺磨床的技術優勢在于磨削力小、熱變形小、表面質量均勻，特別適合薄壁零件和精密零件的磨削。

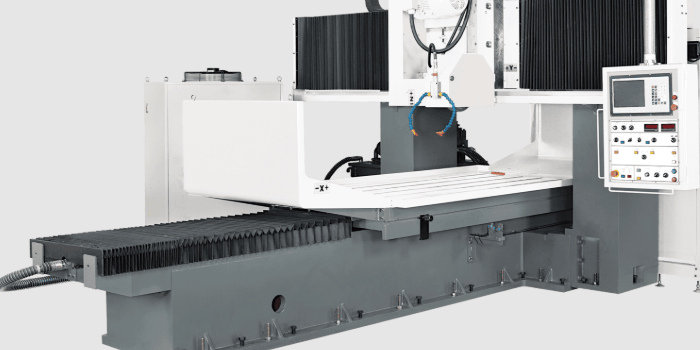

3、數控平面磨床實現了復雜平面的自動加工。配備數控系統可以控制工作臺的運動軌跡，實現任意形狀平面的磨削。三坐標聯動可以磨削斜面、曲面等復雜幾何形狀。數控平面磨床的工藝擴展包括成型磨削、仿形磨削、插補磨削等，大大拓寬了平面磨床的應用范圍，提高了加工效率和精度。

四、專用磨床的技術特點與應用領域

1、無心磨床采用獨特的磨削原理。工件不需要中心定位，而是放置在磨削砂輪、導向輪和托板構成的支承系統中。磨削砂輪直徑通常為500-750mm，導向輪直徑200-400mm，兩輪軸心夾角為1°-6°。無心磨削的技術優勢包括裝夾簡便、生產效率高、精度穩定，特別適合軸類零件的大批量生產，單件磨削時間通常只需10-30秒。

2、工具磨床專門用于刃磨各種刀具。可以磨削鉆頭、銑刀、鉸刀、絲錐等標準刀具，也能磨削成型刀具和專用刀具。砂輪主軸具有多種角度調節功能，可以磨削各種復雜的刀具幾何角度。工具磨床的精度要求極高，角度精度達到±30″，刃口直線度0.002mm，表面粗糙度Ra0.05-0.2μm，是保證刀具質量的關鍵設備。

3、齒輪磨床用于齒輪齒形的精密磨削。采用成型砂輪或蝸桿砂輪進行展成磨削，可以加工直齒、斜齒、人字齒等各種齒輪。齒形精度可達DIN3-4級，表面粗糙度Ra0.1-0.4μm。齒輪磨削技術是提高齒輪傳動精度和使用壽命的重要手段，廣泛應用于汽車變速箱、機床主軸箱、風電齒輪箱等高精度傳動裝置的制造。

五、磨床選擇的技術要點與發展趨勢

1、根據工件特征確定磨床類型和規格。外圓面選擇外圓磨床，內孔面選擇內圓磨床，平面選擇平面磨床。工件尺寸要在磨床加工范圍內，留有適當余量。精度要求高的選擇精密磨床，批量生產選擇高效率磨床。磨床選型的關鍵因素包括加工精度、生產效率、工件批量、投資成本等，需要綜合權衡確定最優方案。

2、磨床的技術發展呈現智能化、高精化、綠色化趨勢。智能磨床集成了在線監測、自適應控制、故障診斷等功能，實現無人化生產。超精密磨床的加工精度已達到納米級，滿足光學、電子等高科技產品的制造需求。綠色磨削技術通過優化磨削工藝、改進磨削液系統、采用新型磨料等手段，減少環境污染，降低能耗和成本。

3、磨床維護和管理影響設備性能發揮。建立設備檔案，記錄運行參數、維護記錄、故障歷史等信息。定期檢測磨床精度，主軸徑向跳動、工作臺直線度、砂輪架垂直度等關鍵參數要定期校驗。預防性維護策略能夠延長設備使用壽命，保證加工精度穩定性，降低故障率和維修成本，提高設備綜合效益。

以下是您可能還關注的問題與解答：

Q：如何選擇合適的砂輪來匹配不同類型的磨床？

A：砂輪選擇要考慮磨床類型、工件材料、加工要求等因素。外圓磨床選擇平型砂輪，粗磨用46-60目，精磨用80-120目。內圓磨床選擇直徑較小的砂輪，注意砂輪主軸的承載能力。平面磨床根據磨削方式選擇平型或杯型砂輪。磨削硬質材料選擇碳化硅砂輪，磨削鋼鐵材料選擇氧化鋁砂輪。精密磨削選擇陶瓷結合劑砂輪，粗磨選擇樹脂結合劑砂輪。

Q：磨床在使用過程中出現振動該如何處理？

A：磨床振動的原因主要包括：砂輪不平衡、主軸軸承磨損、基礎不穩固、砂輪與工件共振等。處理方法：首先檢查砂輪平衡，使用平衡塊調整；檢查主軸軸承間隙，必要時更換軸承；檢查機床基礎和地腳螺栓；調整磨削參數避免共振頻率；更換砂輪或修整砂輪表面。嚴重振動會影響加工精度和表面質量，必須及時排除。

Q：磨削加工中如何控制工件的熱變形？

A：磨削熱變形控制的方法包括：合理選擇磨削參數，減小磨削深度和進給量；充分供應磨削液，改善冷卻和潤滑條件；選擇合適的砂輪，鋒利的砂輪產熱少；采用斷續磨削方式，給工件散熱時間；對精密工件進行預加工去應力處理；使用恒溫磨削技術控制磨削溫度。對于薄壁零件還可以采用磁力夾具或真空夾具減少夾緊變形。

Q：數控磨床的編程與普通數控機床有什么區別？

A：數控磨床編程有其特殊性：磨削進給量非常小，通常為0.001-0.01mm；需要考慮砂輪修整周期和磨損補償；磨削參數要根據材料去除率和表面質量要求優化；需要編寫砂輪修整程序保證砂輪形狀精度；要考慮測量程序?qū)崿F(xiàn)尺寸自動控制。編程時還要注意磨削液的啟?？刂?、砂輪防護罩的動作時序、工件裝夾狀態檢測等安全功能。

磨床技術的發展代表著精密制造技術的重要方向，隨著新材料、新工藝、新技術的不斷涌現，磨床正向著更高精度、更高效率、更智能化的方向發展。企業在選擇和使用磨床時，要根據產品特點和市場需求，合理配置設備資源，建立完善的工藝體系和質量控制體系。通過持續的技術創新和管理優化，充分發揮磨床在提升產品質量、降低制造成本、增強市場競爭力方面的重要作用，推動制造業向高質量發展轉型升級。
